　　近日，据韩国媒体The Elec报说念，SK海力士已成功完成下一代V10系列375层3D NAND闪存的出产考据责任，并联想于本年年底前在韩国清州M15工场负责完了量产。

　　这款产物最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺濒临的时刻挑战，尤其是沟说念孔蚀刻等关节制程难度指数级上升，最终将本体量产层数下修至375层。

　　然而，相较于层数的微调，实在令业界矜恤的关节变革，荫藏在一个细节里：这款375层NAND闪存初次在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。

　　然而，SK海力士的时刻转向，并非孤例。

　　在此之前，三星电子、好意思光等存储巨头就已布局了接收钼材料的相干产物；群众半导体开荒龙头泛林半导体也明确表态，钨向钼的时刻切换，是高层数3D NAND演进的独一可行旅途。

　　跟着行业巨头接踵从钨转向钼，行业开释出一个昭着的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为撑抓300层以上超高堆叠NAND闪存落地的中枢关节材料。

　　在这场半导体材料革射中，为何群众存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些不成替代的上风？这场材料替代风暴，又将若何重塑半导体材料产业链、改写群众行业的竞争时势？

　　为什么要“以钼代钨”？

　　要连系“以钼代钨”的起因，起先需要连系3D NAND的时刻演进逻辑。

　　尽人皆知，3D NAND闪存通过垂直堆叠存储单位来升迁容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在箝制被压缩至纳米级的极限尺寸。字线是接洽存储单位限制栅极、负责聘任与操作特定行内存单位的中枢深入，其材料性能平直决定了芯片的信号传输成果和存储密度。

　　回来字线材料演变史：早期决策是多晶硅，因其电阻较高，从64层、96层起主流决策转向电阻率更低的金属钨。彼时，钨号称材料层面的成功，撑抓了3D NAND从两位层数进步到三位层数的黄金时候。

　　然而，当层数冲破300+层大关时，电阻率高、抗击层对到点空间挤占、弥远可靠性隐患等传统钨材料的结构性劣势内情毕露。

　　因此，到如今300+层时期，钨在高层数NAND中透顶触遭逢了其物理与工艺天花板，这一代材料红利照旧被吃尽。

　　钨触顶、钼崛起，掀翻新一轮材料竞赛

　　与此同期，在半导体边界仅看成溅射靶材、光刻掩模等扶助材料存在的钼，弥远以来属于行业矜恤度极低的小众金属。而如今，钼凭借其独到的物理化学特点，正从角落辅料逆袭为高层数存储芯片的中枢功能性材料。

　　据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热膨大通盘低、导热率优异，这些特点使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等边界平凡诓骗。而在半导体产业中，其经验了从角落辅预见中枢功能材料的完整营救。

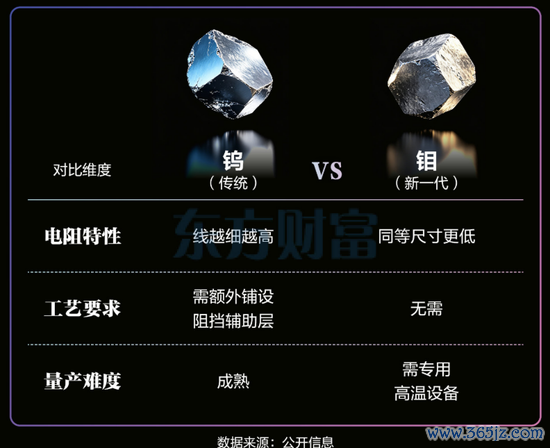

　　从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率收支极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电才气果真抓平。但进入纳米模范——也即是3D NAND栅极、战争孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存聘任钼的中枢原因。

　　在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比升迁出现断崖式高涨，进而酿成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均目田程更短，在纳米模范下电阻率增幅仅为钨的六成傍边，能够弥眺望护踏实的导电性能。

　　同期，钨看成栅极材料，必须搭配TiN氮化钛看成抗击层，退缩金属扩散与走电，这层辅料会抓续占用堆叠空间。在375层、400层等高堆叠架构中，每层额外增设的抗击层会抓续挤占堆叠空间，累计占用30%-40%的有用结构厚度，平直锁死存储密度升迁上限；钼则凭借优异的界面踏实性，无需额外增设抗击层，这意味着在同等线宽条款下，钼字线的有用导电截面权臣大于钨字线，等效导电性能的升迁远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可平直省俭无数垂直物理空间，为存储密度升迁腾出余步。

　　此外，在制程工艺适配性上，二者的互异相通权臣。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3D NAND动辄40：1以上的崇高宽比孔说念结构，CVD填充极易出现贫困、薄膜不均等劣势，平直拉低产物良率；而钼好意思满适配当下先进制程主流的ALD原子层千里积时刻，填充均匀性强、薄膜成型平整度与贴合度更高，能够好意思满匹配超高堆叠架构的制造要求。况且钼与二氧化硅等绝缘介质的粘附性更强，电移动抗性更优，能有用责骂芯片弥远使用中的失效风险，大幅升迁产物可靠性。

　　纵不雅钼材料在半导体行业的诓骗历程，其发展大约可分为三个阶段：

早期阶段，钼仅看成扶助材料存在，主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢设施，市集体量有限，行业矜恤度较低。

跟着ALD千里积工艺、高纯金属提纯时刻迟缓熟谙，钼先行者体完了生意化量产，钼开动小范围切入逻辑芯片战争孔、先进封装TSV硅通孔等场景，完成从辅预见功能材料的转型。

实在的爆发节点，恰是3D NAND走向300层以上超高堆叠的时期，传统钨材料波及物理极限，钼趁势接棒，成为字线金属栅极的首选决策，负责踏进半导体中枢材料行列。

　　一场由钼主导的半导体材料迭代海潮果决开启，不仅将重构3D NAND时刻演进旅途，改日更有望重塑群众半导体材料产业链时势。

　　不啻NAND，钼掀开半导体多场景增量空间

　　NAND已是细目性爆发赛说念

　　上文提到，NAND是钼材料现时最大、最细成见诓骗市集。跟着存储巨头接踵导入，钼的需求量级正在快速升迁。

　　据行业测算数据理解，三星客岁钼材料采购量约4吨，本年臆度增至10吨，按照当时刻道路的抓续推动，臆度2030年将达到80吨。SK海力士则从来岁开动大范围导入钼工艺，初期年需求量约为4吨。需要注释的是，上述采购量仅是字线工艺方面的平直用量，若辩论靶材等更大口径的诓骗，本体需求不啻于此。

　　DRAM：下一个增量市集轮廓已现

　　钼材料在DRAM边界的诓骗出路相通值得高度矜恤。事实上，NAND边界的钼先行者体供应商已在量产开荒中张开相干布局，DRAM紧随自后引入钼材料已成大要率趋势。

　　钼在HBM边界的诓骗尤为值得注释。HBM通过垂直堆叠DRAM层来升迁带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充费事等短板被极致放大。

　　比较之下，钼电阻率比钨低30%至40%，无需TiN抗击层，战争电阻责骂约56%，良率更高。据市集信息，单颗HBM的钼靶用量约为平时DRAM的3至5倍，HBM4的钼渗入率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4产物中全面转向钼字线，DRAM边界对钼的需求正快速赶上NAND。

　　逻辑芯片的远期念念象空间

　　从NAND到DRAM再到逻辑芯片，钼在半导体边界的诓骗旅途正在形成昭着的传导端倪。

　　在逻辑芯片边界，钼正被积极探索看成铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而濒临电阻率指数级上升的逆境，而钼的电子平均目田程远短于铜，在纳米模范下受到尺寸效应的负面影响更小。另有推敲指出，钼与钌在特定结构下的发达优于传统决策。

LOL投注app中国官方下载

　　业内预期，逻辑芯片将在改日两到三年内开动迟缓接收钼互连决策，ag手机网页版这将把钼的市集空间从一个细分诓骗推向半导体材料的全局性变革。

　　从投资逻辑角度看，NAND赛说念是现时最细成见契机窗口——存储巨头的时刻道路图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的进度正在加快，国产替代的空间广泛。中期来看，DRAM和HBM边界的钼渗入率正在快速升迁，将成为下一个抨击的需求拉动极。弥远而言，逻辑芯片互连决策的变革将为钼掀开更大念念象空间。

　　群众玩家赛马圈地，产业链价值重估

　　跟着“以钼代钨”成为行业趋势，群众存储厂商的时刻道路、产物迭代节拍开动出现分化，而上游材料、开荒、耗材等配套产业链，也迎来了全新的市集增量与竞争时势。

　　先从存储厂商来看，三星的时刻道路已很是昭着：已从2024年4月量产的第九代286层3D NAND开动，在金属布线工艺中引入钼；第十代400层以上产物将于本年下半年推向市集，钼材料的诓骗范围还将抓续扩大。SK海力士紧随自后，其375层产物敲定本年年底量产，接下来将秩序推出480层和604层产物，意味着钼材料在NAND边界的渗入率将抓续走高。

　　好意思光则双线布局NAND与DRAM边界钼材料诓骗，探索复合金属时刻道路，互异化霸占先进制程市集；相较之下，铠侠、西部数据相对保守，现在仍处于时刻考据阶段，暂无明确量产权术。

　　进取游产业链延迟，这场材料变革正在带动整条半导体供应链的价值重估。

　　SK海力士的供应链体系中，法国液化空气集团（Air Liquide）、好意思国英特格（Entegris）与德国默克被细目为主要供应商。韩邦原土企业SK Specialty也正积极入局，双清廉在盘考其借用液化空气集团的配送基础设施来构建供应才气的决策。

　　在开荒方面，据科创板日报清晰，SK海力士在测验了泛林集团（Lam Research）和东京电子（TEL）的开荒后，最终聘任了后者的开荒。泛林集团的开荒接收单片晶圆处理步调，逐片处理晶圆；东京电子的炉式开荒可一次性完成约100片晶圆的千里积功课，在开荒采购成本、场面占用以及钼物料浪掷上更具性价比。三星聘任的是泛林集团的千里积开荒处理钼材料。

　　同期，在靶材边界，高纯钼原料与半导体钼靶材需求爆发，跟着3D NAND层数抓续升迁、诓骗场景箝制拓展，2026-2028年群众半导体级钼材料市集范围有望扩容4倍以上。极端据理解，群众电子级高纯钼靶材市集2025年销售额达到了77.52亿元，臆度2032年将达到132.0亿元，年复合增长率为7.9%，增量空间稠密。国内企业正在加快追逐，并得回了一定冲破。

　　其次，钼先行者体看成中枢耗材，现在较为依赖国外入口，是国内材料企业攻坚的中枢赛说念。再者，适配钼制程的ALD开荒需求抓续攀升，国内开荒厂商加快时刻研发与客户考据，有望借助本轮材料迭代完了弯说念超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量市集。

　　落到末端诓骗层面，钼材料带来的性能升迁也将传导至卑鄙全场景。举例搭载钼栅极的3D NAND闪存，读写速率可升迁20%~30%，功耗责骂15%~20%，单颗芯片存储密度升迁30%以上。关于AI处事器、数据中心而言，更高密度、更低延迟的存储产物能够有用缓解高算力场景下的存储带宽瓶颈；关于智高手机、平板电脑等消费电子，可撑抓末端轻薄化联想，同期大幅优化续航才气，助力末端产物迭代升级。

　　概述来看，本轮材料迭代关于国内半导体产业而言，是宝贵的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新时刻赛说念，国表里产业研发、量产节拍基本同步，不存在整个时刻代差。同期，国内领有群众起先的钼资源储量与熟谙的基础钼产业集群，具备自然供应链上风。

　　上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”时刻；中游国产ALD开荒可借助本轮量产海潮完成客户考据，快速完了国产化替代；卑鄙国内存储厂商可同步跟进钼材料时刻道路，因此有望解脱奴婢式发展困境，完了弯说念超车。

　　钼材料范围化量产的隐忧与挑战

　　自然钼的时刻上风全面碾压传统钨材料，但从试验室时刻到范围化量产落地，仍濒临多重产业化壁垒，这亦然业界厂商仍处于考据阶段、尚未大范围量产的中枢原因。

　　有行业众人向笔者默示，现在行业中枢难点集合在材料提纯、先行者体制备、制程管控、产线适配等几大维度。

超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激发芯片走电、性能衰减、寿命裁汰等问题。现时群众高端高纯钼原料、高纯钼先行者体市集，弥远被默克、液化空气等国外巨头把持，国内传统钼企多聚焦工业级产物，高端产物的踏实性、一致性仍需抓续打磨。

先行者体运输与管控难度大：分手于气态氟化钨，主流钼先行者体常温下为固态，无法平直适配传统气态运输产线，出产时必须借助专用开荒进行高温加热，同期精确把控物料的供给量与运输速率，对产线硬件改革、制程参数雅致化管控建议极高要求，初期开荒参预成本较高。

　　固态先行者体比较气态或液态先行者体在热踏实性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的踏实千里积对集成得胜至关抨击，小晶粒钼的电阻率对厚度的依赖性与钨很是，会导致性能大打扣头。

　　imec等推敲机构已屡次发出警示：从材料体特点到本体器件性能之间存在权臣落差，钼最终呈现的电学、热学和电移动特点，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”齐能完了低电阻——工艺决策的优劣决定了性能天花板的上限。

存量产线改酿成本高：原有面向钨CVD工艺的存储产线，无法平直适配钼ALD千里积工艺，企业需要新增开荒、重构制程过程，前期成本参预压力较大。

薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏效能对腔体温度、气压、气体流量等参数高度敏锐，参数轻微偏差就会导致批量产物性量波动，需要企业弥远的工艺蚁合与量产打磨。

钼矿供应与价钱波动风险：跟着钼在半导体边界的用量快速攀升，上游矿端资源供给的瓶颈问题日益凸起。钼粉价钱已出现大幅高涨，半导体用靶材钼的供需缺口预期将抓续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑鄙芯片制造商的成本结构带来冲击。

　　从群众供需时势来看，钼资源的溜达高度集合。若主要产区濒临地缘政事或政策变上路分干豫，供应链安全性将濒临锻真金不怕火。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。

　　针对上述壁垒，全产业链正循序渐进的探索破局旅途，侧目时刻风险与改酿成本压力，加快推动钼材料产业化落地。

　　还值得注释的是，“以钼代钨”自己并非时刻演进的尽头。

　　在半导体行业材料的竞逐中，钌（Ru）相通是备受矜恤的标的。钌的电阻率以致低于钼，但其成本和工艺废物问题严重法例了大范围生意化诓骗的可行性。

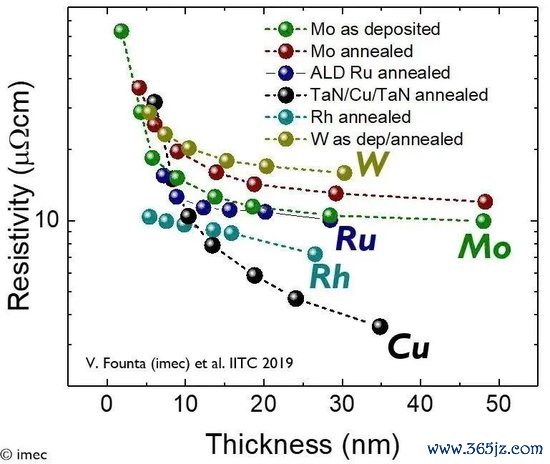

　　若是能够责罚成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需抗击层；较钌成本更低、黏效能更好。

　　更抨击的是，拓扑半金属等新材料标的也在快步进入推敲视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率以致低于铜，展现出令东说念主瞩方针后劲。

　　这意味着，钼自然在这一轮材料革射中占据了先机，但半导体材料竞赛的赛说念还在延迟。对行业参与者而言，现时的关节在于将钼工艺尽快落地飘扬为产物上风；对投资者而言，则需在密切矜恤钼赛说念的同期，保抓对改日替代决策的前瞻性不雅察。

　　写在终末

　　当半导体制造走到物理极限的角落时，创新的主体正在从架构联想与微缩制程，逐渐转换到材料和工艺的底层冲破。

　　钼从试验室走向量产线，从三星的一条产线扩散到SK海力士的整厂改革，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，秀丽着金属材料在通盘半导体行业中正在被重估其政策价值。

　　传统上，业界民俗于将芯片性能的升迁归功于摩尔定律驱动的晶体管微缩。然而在3D堆叠成为主流、二维微缩贴近极限的今天，材料转换正在成为接续半导体性能升迁弧线的关节变量。

　　瞻望改日，“以钼代钨”照旧不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体关节材料，会是谁？

　　
